Zwrotny układ przeniesienia napędu

Zwrotne koła pasowe wspierają pas na drodze powrotnej i spełniają wymagania dotyczące obciążenia CEMA lub ISO. Zwrotne koła pasowe, które przenoszą ciężar pustego pasa po stronie powrotnej lub dolnej stronie przenośnika taśmowego, są w większości jednoślimakowymi prostymi kołami pośrednimi. Masa pasa zwrotnego jest jedynym obciążeniem, które muszą być podtrzymywane przez zwrotne koła pasowe. Jako takie, zespoły zwrotnego koła zwrotnego są rozmieszczone w odstępach od dwóch do trzech razy w stosunku do ich równoważnych zestawów kołowych po stronie nośnej. Zestawy zwrotnego powrotu mają zwykle jedną lub dwie rolki na zestaw jałowych, z podobnych powodów.

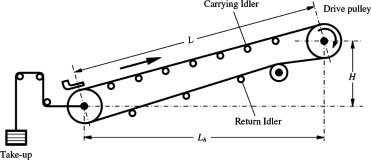

patrzymy pod łoże przenośnika, znajdziemy kolejny zestaw zmian. Obszar ten nazywany jest powrotem przenośnika, ponieważ przenośnik powraca do innego ładunku rudy. Nieużywane tutaj zwane są zwrotnicami zwrotnymi.

Zwrotne koła pasowe wspierają pas na drodze powrotnej i spełniają wymagania dotyczące obciążenia CEMA lub ISO. Zwrotne koła pasowe, które przenoszą ciężar pustego pasa po stronie powrotnej lub dolnej stronie przenośnika taśmowego, są w większości jednoślimakowymi prostymi kołami pośrednimi. Masa pasa zwrotnego jest jedynym obciążeniem, które muszą być podtrzymywane przez zwrotne koła pasowe. Jako takie, zespoły zwrotnego koła zwrotnego są rozmieszczone w odstępach od dwóch do trzech razy w stosunku do ich równoważnych zestawów kołowych po stronie nośnej. Zestawy zwrotnego powrotu mają zwykle jedną lub dwie rolki na zestaw jałowych, z podobnych powodów.

patrzymy pod łoże przenośnika, znajdziemy kolejny zestaw zmian. Obszar ten nazywany jest powrotem przenośnika, ponieważ przenośnik powraca do innego ładunku rudy. Nieużywane tutaj zwane są zwrotnicami zwrotnymi.

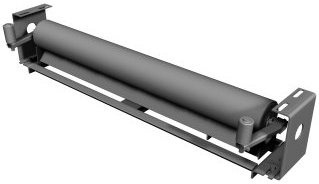

Płaskie rolki zwrotne składają się z 1 lub 2 rolek, przy czym konstrukcja z 1 rolką jest bardziej rozpowszechniona. W przypadku pojedynczego płaskiego zwrotnego koła pośredniego, koło pasowe luźne można zamontować na dwóch wspornikach, które są zamocowane po obu stronach struktury podtrzymującej przenośnika, jak widać obok.

Płaskie powrotne koła pasowe

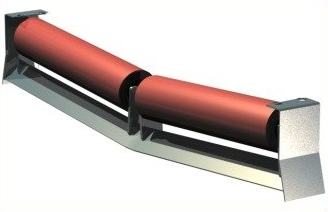

W przypadku, gdy zwrotne zestawy zwrotne składają się z dwóch rolek, wymagana jest rama podtrzymująca, która podtrzymuje parę luźną i mocuje luźne elementy do ramy przenośnika. Ta 2-rolkowa konstrukcja tworzy pas zwrotny w korytku "v", a te powrotne zestawy kół zębatych są kierowane do zwrotnic typu "V".

Oprócz stałych ram podstawy dla zwrotnych rolek zwrotnych dostępne są również zwrotnice typu garland, które, podobnie jak ich równoważne bębny obrotowe, są bardziej odporne na niewspółosiowość konstrukcji przenośnika.

Rozmiar rolki: 63,5, 76,1, 88,9, 101,6, 108, 114,3, 127, 133, 139,7, 152,4, 168,3, 193,7 (cm)
